ストリーム210
Stream210モジュールには、ワイヤレスオーディオまたはIoT製品のコア機能が搭載されています。 高度に統合されたマルチコア無線システムオンチップ、および データおよび制御インターフェースの範囲柔軟性とコスト効率の両方を実現します。
最先端の低消費電力プラットフォームのすべての特徴を備え、超低消費電力を実現するように設計されています。
Stream210-アナログ/デジタル入力と出力を搭載し、 高度なデジタル信号処理 機能を備えているため、このモジュールはウェアラブル、IoT 製品、オーディオ ストリーミング製品、音声対応製品に最適です。
それは、 スタンドアロンモード または、より高度な製品の一部として外部ホスト MCU とのインターフェースとして使用することもできます。
最小限の周辺部品セットのみを使用して完全な製品を構築できます。 低コストの2層PCB.
プロセッサ
デュアルコア ARM Cortex-A32 @ 1.3 GHz
333MHz ネットワークプロセッサ
40MHzパフォーマンス監視ユニット
メモリ/フラッシュ
2Gb DDR3L、2Gb フラッシュ
動作温度: 0°C～+70°C
25.4 x 27.5 mm
製品概要
コスト効率の高いモジュール。エネルギー効率に優れ、市場投入までの時間が最短。
Wi-Fi
Wi-Fi 6（802.11b/g/n/ac/ax、20 MHzチャネル）
Bluetooth
Bluetooth® コア 5.3
Bluetooth®クラシック
Bluetooth® 低エネルギー
Bluetooth® LEオーディオ
マルチストリームオーディオ
Auracast™（Tx & Rx）
Bluetooth® リスト利用可能
その他の接続
USB 2.0 ホスト/デバイス
アナログおよびデジタル (I2S) オーディオ I/O
ディスプレイ接続用のMIPI DSIまたはSPI
複数のGPIO/UART/I2C/SPI/ADC/タッチセンスインターフェース

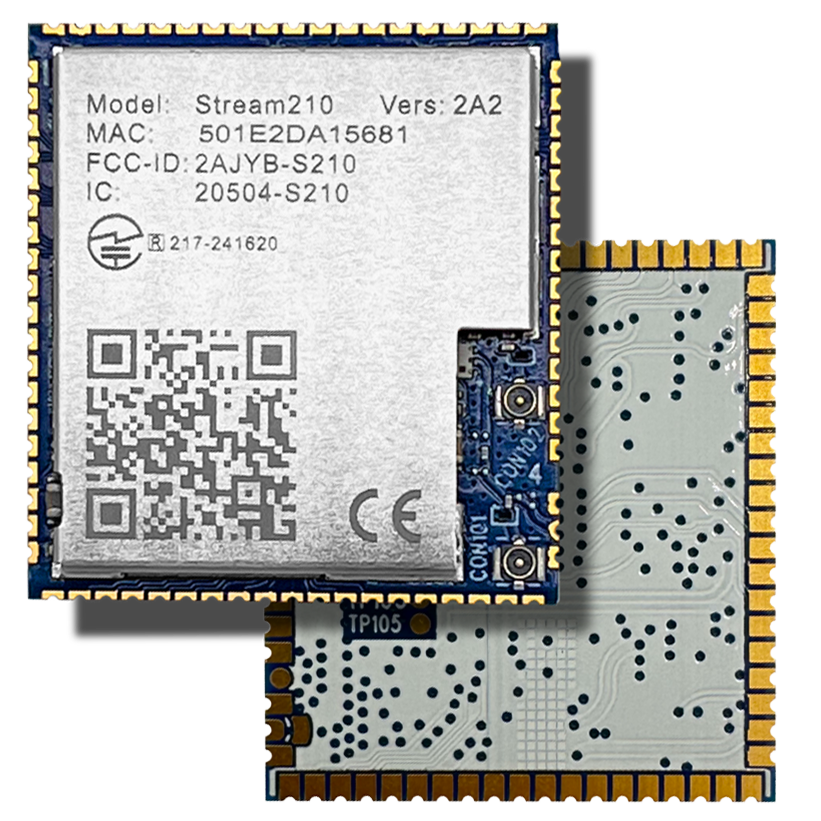

- すべての機能はコンパクトな片面モジュール (25.4 × 27.5 mm) に統合されており、ボード間のはんだ付け用に 1.27 mm ピッチの 75 個のカステラ穴パッドを備えています。
力
- 単一電源: 3.7 V～5.5 V
- 外部周辺機器用の3.3V DC/DC出力
取り付け
- はんだ付け
オーディオインターフェース
- 4x PDM入力（最大8つのデジタルマイク）
- アナログマイク4本
- ステレオアナログ出力（差動またはシングルエンド）
- マイクまたは汎用オーディオ入力用の 4 チャンネル アナログ入力 (差動またはシングルエンド、最大 40 dB までゲインを設定可能)
- I²S: 最大 4 つのデータ ライン (入力/出力)
通信インターフェース
- 最大 3 つの UART (最大 8 Mbps、プログラミングおよびデバッグ用の UART_LOG を含む)
- 最大2倍のSPI（最大50Mbps）
- 最大3x I2C（最大3.4 Mbps）
- 最大30個の3.3V GPIO
ディスプレイとセンサー
- MIPI-DSI（2レーン）最大XGA 1024x768 @ 60 fps
- 9つの静電容量式タッチまたはADC入力
その他のインターフェース
- USB 2.0高速ポート（480 Mbps）×1
- SD カード インターフェース 2.0 準拠 (1 ビットおよび 4 ビット、デフォルトまたは高速モード、3.3 V)
- 赤外線 Rx/Tx（最大 500 kHz 搬送周波数）
- RGB LEDシリアルインターフェース
アンテナ接続
- 2x MHF-4同軸コネクタ（BT + WLAN）
- オプション: WLAN/BT 複合アンテナ用の城郭穴 (現在入手不可)
- 注: すべてのインターフェイスを同時に使用できるわけではありません。柔軟な多重化がサポートされています。
認定資格
- Wi-Fi、Bluetooth®、RED、CE、RoHS、REACH、FCC、IC、MIC、SRRC
長期的な可用性
