Stream210
Stream210 模块包含无线音频或物联网产品的核心功能。它具有 高度集成的多核无线片上系统,以及 一系列数据和控制接口,既灵活又节省成本。
它旨在实现超低功耗,具有最先进的低功耗平台的所有特性。
Stream210-包含模拟/数字输入和输出 先进的数字信号处理 功能,使该模块成为可穿戴设备、物联网产品、音频流产品和语音产品的理想选择。
它可以在 独立模式 或作为更复杂产品的一部分与外部主机 MCU 接口。
只需使用最少的外围组件即可构建完整的产品 低成本、双层 PCB.
通用规格

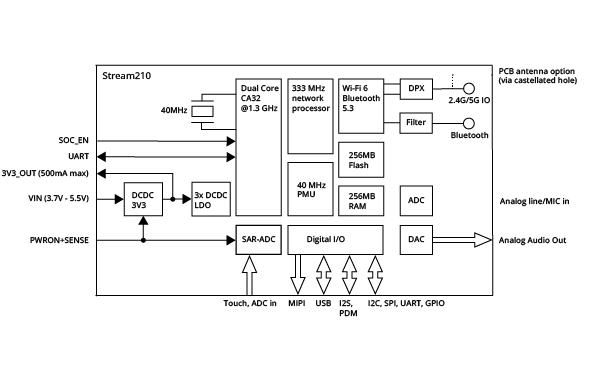

处理器
双核 ARM Cortex-A32 @ 1.3 GHz
333MHz网络处理器
40MHz性能监测单元
内存/闪存
2Gb DDR3L,2Gb 闪存
热规格
工作温度:0°C至+70°C

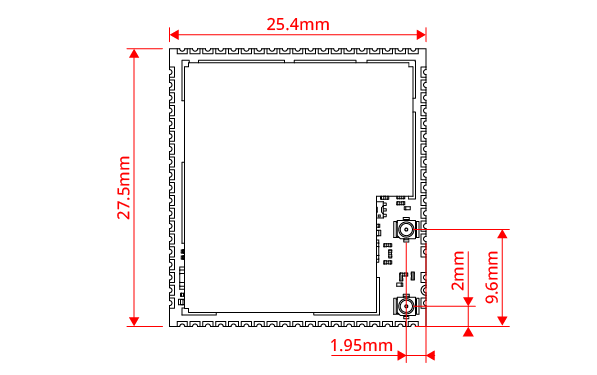

方面
25.4 x 27.5 毫米
产品简介
经济高效的模块。高效节能。最快的上市时间。
Wi-Fi
Wi-Fi 6(802.11b/g/n/ac/ax,20 MHz 信道)
蓝牙
Bluetooth® 核心 5.3
Bluetooth® 经典款
Bluetooth® 低能耗
Bluetooth® LE 音频
多流音频
Auracast™(发射和接收)
Bluetooth® 上市
其他连接
USB 2.0 主机/设备
模拟和数字 (I2S) 音频 I/O
用于显示器连接的 MIPI DSI 或 SPI
多个 GPIO/UART/I2C/SPI/ADC/触摸感应接口

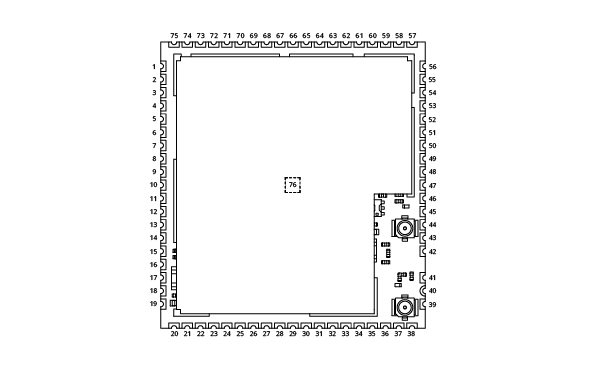

- 所有功能都集成在一个紧凑的单面模块(25.4 × 27.5 毫米)中,具有 75 个齿形孔垫,间距为 1.27 毫米,可用于板对板焊接。
接口
力量
- 单电源:3.7 V 至 5.5 V
- 3.3V DC/DC 输出,用于外部外围设备
安装
- 焊接
音频接口
- 4 个 PDM 输入(最多 8 个数字麦克风)
- 4个模拟麦克风
- 立体声模拟输出(差分或单端)
- 4 通道模拟输入(差分或单端,可配置增益高达 40 dB)用于麦克风或通用音频输入
- I²S:最多 4 条数据线(输入/输出)
通信接口
- 最多 3 个 UART(最大 8 Mbps,加上用于编程和调试的 UART_LOG)
- 最多 2x SPI(最大 50 Mbps)
- 最多 3x I2C(最大 3.4 Mbps)
- 最多 30 个 3.3V GPIO
显示器和传感器
- MIPI-DSI(2通道)高达XGA 1024x768 @ 60 fps
- 9x 电容式触摸或 ADC 输入
其他接口
- 1 个 USB 2.0 高速端口(480 Mbps)
- 符合 SD 卡接口 2.0 标准(1 位和 4 位;默认或高速模式,3.3 V)
- 红外 Rx/Tx(载波频率高达 500 kHz)
- RGB LED串行接口
天线连接
- 2x MHF-4 同轴连接器(BT + WLAN)
- 可选:用于组合 WLAN/BT 天线的城垛孔(当前不可用)
- 注意:并非所有接口都可以同时使用;支持灵活的复用。
与我们合作
认证
- Wi-Fi、Bluetooth®、RED、CE、RoHS、REACH、FCC、IC、MIC、SRRC
长期可用性
版本
Stream210
